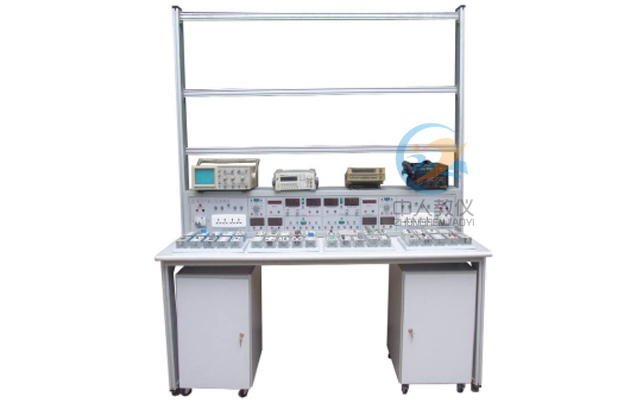

ZRGY-01電子工藝創新技術實驗臺
一、設備概述
電子創新設計實訓裝置適用于高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。
電工電子創新實訓模塊由有機塑料盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
二、設備技術指標
（1）工作電源：兩相三線 AC 220V±10% 50Hz
（2）溫度：－10～40℃；環境濕度：≤90%（25℃）
（3）外形尺寸：長×寬×高=1600×850×1920mm
（3）整機功耗：≤700V.A
（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明有機盒，兼作實物示教，一舉多得。電工電子單元模塊共有156個，其中不僅包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
5、本裝置具有各類模塊1多個，具有廣闊的延伸空間，本裝置可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性價比大大提高
四、本設備可以完成的實訓項目
模擬電子技術綜合應用、創新實訓項目目錄
項目一 常用二極管的性能測試及應用
項目二 雙極晶體管及場效管輸出特性的測定
項目三 單管放大電路的研究
項目四 兩極放大電路及負反饋放大電路的研究
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七 三極管放大電路故障排除
項目八 整流、濾波及穩壓電路的研究
項目九 直流穩壓正、負電源電路的研究
項目十 典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL功率放大電路的故障排除
項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路
項目十四 對由運放器組成的積分運算電路、微分運算電路
項目十五 對由運放器組成的電壓比較器傳輸特性的研究
項目十六 氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的制作競賽
項目十九 RC（文式橋式）正弦波振蕩器和制作與調試
項目二十 電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二 直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三 恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
數字電子技術綜合應用、創新實訓項目目錄
一、基礎實訓項目
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進制譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存/譯碼/驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二一五一十進制計數器功能測試
項目十 二位十進制計數/譯碼/驅動/顯示電路
項目十一 可逆十進制計數電路功能測試
項目十二 N進制計數電路功能測試
項目十三 555定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
二、綜合應用實訓項目
項目十七 聲光控制節能路燈電路（電子產品線路）（綜合應用）
項目十八 8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九 4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十 秒脈沖信號發生器（電子產品線路）（綜合應用）
項目二十一 救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三 數控變頻三角波—方波發生器
項目二十四 移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六 觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七 數字鐘電路（電子產品線路）（綜合應用）
項目二十八 二位十進制計數符合電路（電子產品線路）（綜合應用）
項目二十九 交通燈控制電路（電子產品線路）（綜合應用）
項目三十 升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一 光電轉換加/減計數電路（電子產品線路）（綜合應用）
三、電力電子技術及應用、創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）
四、電子產品安裝調試綜合技能實訓項目
項目一 溫控及簡易頻率測量
項目二 汽車測速與倒車提示
項目三 定額計數器
項目四 電子稱
項目五 DDS波形發生器
項目六 綜合報警
五、本設備的配置
表一 配套工具
序號
產品名稱
型號規格
數量
單位
備注
1
電子工藝實訓桌
帶萬向輪靈活移動
1
張
鋁合金框架
2
電子工藝電源臺
1
臺
鐵質
3
函數發生器0.1HZ~2MHZ
（正弦波、三角波、方波）
1
臺
已裝實訓臺上
客戶無須另購
4
數字頻率計（可內測與外側）
100MHz
1
臺
已裝實訓臺上
客戶無須另購
5
工具
2
套
見表一
6
電工電子創新模塊
配有12塊放置板
1
套
見表二
7
電子實訓套件
1
套
見表三
8
單元電子電路模塊
1
套
見表四，選配
9
實驗連接線
1
套
10
2004 DXP6.0PCB繪圖軟件
1
套
拷貝版
11
KeilC51軟件
1
套
拷貝版
序號
名稱
型號/規格
單位
數量
1
烙鐵（帶架）
35W
套
1
2
剝線鉗
鴻義
把
1
3
斜口鉗
6寸
把
1
4
尖嘴鉗
6寸
把
1
5
十字螺絲刀
新發
把
1
6
一字螺絲刀
新發
把
1
7
一字螺絲刀（?。?/span>
得力
把
1
8
十字螺絲刀（小）
得力
把
9
美工刀
把
1
序號
產品名稱
型號規格
產品代號
單位
1
RJ水泥電阻(5W)
51Ω、100Ω、200Ω
R01
1塊
2
RJ金屬膜電阻(2W)
330Ω、470Ω、510Ω
R02
1塊
3
RJ金屬膜電阻(2W)
330Ω
R03
1塊
510Ω
680Ω
4
RJ金屬膜電阻(2W)
1K
R04
1塊
2K
3.3K
5
RJ金屬膜電阻(2W)
3.3K
R05
1塊
4.7K
6.8K
6
RJ金屬膜電阻(2W)
10K
R06
3塊
22K
47K
7
錳銅絲電阻(3A)
0.1Ω
R07
1塊
0.2Ω
0.4Ω
8
RT碳膜電阻(1W)
1Ω
R08
1塊
4.7Ω
10Ω
27Ω
9
RT碳膜電阻(1W)
39Ω
R09
1塊
47Ω
56Ω
68Ω
10
RJ金屬膜電阻(1W)
100Ω
R10
1塊
150Ω
200Ω
300Ω
11
RJ金屬膜電阻(1W)
390Ω
R11
1塊
470Ω
560Ω
680Ω
12
RJ金屬膜電阻(1/2 W)
560Ω
R12
1塊
820Ω
1K
1K
13
RJ金屬膜電阻( 1/2 W)
1.2K
R13
1塊
2K
2.7K
3K
14
RJ金屬膜電阻( 1/2W)
4.7K
R14
1塊
5.1K
6.8K
8.2K
15
RJ金屬膜電阻( 1/2W)
10K
R15
1塊
15K
27K
33K
16
RJ金屬膜電阻( 1/2W)
51K
R16
4塊
56K
62K
68K
17
RJ金屬膜電阻( 1/2W)
100K
R17
4塊
270K
390K
470K
18
RJ金屬膜電阻( 1/2W)
820K
R18
1塊
1M
2.2M
10M
19
RJ金屬膜電阻(1/2W)
120Ω
R19
1塊
180Ω
220Ω
620Ω
20
RJ金屬膜電阻( 1/2W)
1.5K
R20
1塊
2.2K
2.7K
3.9K
21
RJ金屬膜電阻( 1/2 W)
6.2K
R21
1塊
20K
24K
47K
22
RJ金屬膜電阻( 1/2W)
51K
R22
1塊
150K
220K
3M
23
RJ金屬膜電阻( 1/2W)
510K
R23
2塊
1.1M
2M
2M
24
CL聚脂膜電容
1000pF
C01
2塊
2200 pF
CBB聚丙烯膜電容
3300 pF
25
CBB聚丙烯膜電容
4700 pF
C02
2塊
0.01μF
0.022μF
26
CBB聚丙烯膜電容
0.033μF
C03
4塊
0.047μF
0.1μF
27
CBB聚丙烯膜電容
0.22μF
C04
1塊
0.47μF
1μF
28
CBB聚丙烯膜電容
0.47μF
C05
1塊
1μF
0.33μF
29
CD鋁電解電容(50V DC)
3.3μF
C06
2塊
4.7μF
10μF
30
CD鋁電解電容(50V DC)
100μF
C07
1塊
220μF
470μF
31
CBB聚丙烯膜電容
0.5μF
（450V AC）
C08
1塊
1.0μF
（450V AC）
32
CC瓷片電容
20 pF
C10
1塊
1500 pF
CBB聚丙烯膜電容
2200 pF
33
CC瓷片電容
20 pF
C11
1塊
CBB聚丙烯膜電容
33 pF
100 pF
34
可調電容
10～60 pF
C12
1塊
220 pF
20～120 pF
35
CC瓷片電容
20 pF
C13
1塊
CL聚脂膜電容
2200 pF
5600 pF
36
CBB聚丙烯膜電容
0.047μF
C14
1塊
0.01μF
0.1μF
37
CD鋁電解電容(50V DC)
2.2μF
C15
2塊
33μF
47μF
38
WX線繞電位器（WX050）
100(5W)(去蓋)
RP1
1塊
39
WH碳膜電位器（WH118）
470(2W)(去蓋)
RP2
1塊
40
WH碳膜電位器(WH118)
1K (2W)
RP3
1塊
41
WX線繞電位器(WX14-12)
4.7K(1W)(去蓋)
RP5
1塊
42
WH碳膜電位器(WH5)
10K (1/2W)
(去蓋)
RP6
1塊
43
WH碳膜電位器(WH5)
22K(1/2W)
RP7
1塊
44
WH碳膜電位器(WH5)
33K(1/2W)
RP8
1塊
45
WH碳膜電位器(WH118)
47K (2W)
RP9
1塊
46
WH碳膜電位器(WH118)
100K (2W)
RP10
1塊
47
WH碳膜電位器(WH118)
470K (2W)
RP11
1塊
48
WH碳膜電位器(WH118)
1M (2W)
RP12
1塊
49
繞線式電位器（WXD3-12）
1K (2W)
RP13
1塊
50
線繞電感
電感L=30mH
L01
1塊
51
線繞電感
電感L=100mH
L02
1塊
52
色碼電感
22μH
L03
1塊
82μH
180μH
53
色碼電感
330μH
L05
1塊
柱形電感
47μH
色碼電感
100μH
54
脈沖變壓器（單雙脈沖）
KMB-0021
T05
1塊
55
集成底座
8P
IC1
2塊
56
集成底座
14P
IC2
5塊
57
集成底座
16P
IC3
4塊
58
集成底座
18P
IC4
2塊
59
集成底座
20P
IC5
1塊
60
集成底座
28P
IC7
1塊
61
單向擊穿二極管(穩壓管)
1N4728A
(3.3V 1W)
VS1
1塊
1N4733A (5V 1W)
1N4735A
(6.2V 1W)
62
單向擊穿二極管(穩壓管)
1N4738A
(8.2V 1W)
VS2
1塊
1N4740A
(10V 1W)
1N4742A
(12V 1W)
63
雙向穩壓管 (1W)
5V
VS3
1塊
8.2V
10V
12V
64
整流二極管
1N4007×4
VD1
1塊
65
開關二極管
1N4148×2
VD2
1塊
肖特基二極管
1N5818
1N5819
66
三極管
TIP42C
VT1
1塊
BU406
散熱器
ST25×2
67
三極管
9012
VT2
1塊
TIP41C
散熱器
ST25×1
68
三極管
9013
VT3
1塊
TIP41C
散熱器
ST25×1
69
晶閘管
BT151
VT4
1塊
場效應管
3DJ7
散熱器
ST25×1
70
增強型場效應管
IRF630 (N溝道)
VT5
1塊
IRF9620(P溝道)
散熱器
ST25×2
71
IGBT管
10N60×2
VT6
1塊
1N4148×2
散熱器
ST25×2
72
晶閘管電路
（51Ω、0.1μF、BT151、FU）×3
VT7
1塊
散熱器
ST25×3
73
雙向觸發二極管
BD3
VT8
1塊
雙向晶閘管
BT135
散熱器
ST25×1
74
儀表開關
KN32B
S1
1塊
75
按鈕開關
AN4
S2
1塊
76
鈕子開關
KNX1×2
S3
1塊
77
白熾燈座
HL1
1塊
78
指示燈
6.3V
HL4
1塊
79
熔斷絲
FU
1塊
80
電流表插座
SW
2塊
81
共陰數碼管
0.5吋
BX01
1塊
電阻
300Ω×8個
82
穩壓集成
LM337
BX04
1塊
LM317
散熱器
ST25×2
83
MIC聲電傳感器
CZN-15EN
BX05
1塊
石英晶體振蕩器
32.768石英晶體
10MΩ電阻
33 pF電容器×2
84
揚聲器
8Ω
BX06
1塊
85
蜂鳴器
TMB12A12
BX07
1塊
LED
5個大（紅）
電阻
100Ω/0.25W
86
氣敏元件
QM-J3
BX08
1塊
87
三極管插座
127-3T
BX09
1塊
元件插座
88
元件插座
127-2T×4
BX10
1塊
89
音樂芯片
CF-60
BX11
1塊
紐子開關
KNX1
90
保險絲
FU
AX1穩壓管穩壓電路
1塊
二極管
1N4007×4
電容
1000μF /50V
100μF /35V
0.1μF
穩壓管
1N4733 (5.1V)
91
電阻
100Ω/0.25W×2
AX3銅電阻溫度計電路
1塊
39Ω/0.25W
33Ω/0.25W
溫度傳感器
LM35
琺瑯電阻
RX20-10W 20Ω
紐子開關
KNX1×2
電位器
470Ω(WH5)
銅電阻
Cu-50
92
直流數字毫伏表
0～2000mV
AX4直流數字毫伏表
1塊
93
保險絲
FU
AX5 直流恒壓源
1塊
二極管
1N4007×4
電容
470μF /50V
100μF /25V
0.01μF
集成
LM7812
散熱器
ST25×1
94
電位器
10K（WH5）×2
AX9運放電路
1塊
二極管
1N4148×2
電容
10μF /35V
集成
OP07
集成底座
8P
95
集成運放
LM358
AX10雙運放電路
1塊
集成底座
8P
96
繼電器
GZR-2 12V
AX11繼電器驅動電路
1塊
三極管
9013
二極管
1N4148
97
電容
1000μF/50V×2
AX12
78系列穩壓源
1塊
0.33μF×2
插座
127-3T
98
電容
1000μF/50V×2
AX13
79系列穩壓源
1塊
0.33μF×2
插座
127-3T
99
電位器
22K(WH5)
AX14
單結晶體管觸發電路
1塊
單結晶體管
BT33
電阻
2.2K/0.25W
100Ω/0.25W
560Ω/0.25W
三極管
9013
二極管
1N4148Ω×2
100
功放
LM386
AX15功率放大集成電路
1塊
電阻
10Ω/0.25W×2
電容
47nF×2
10μF/35V
100nF
100μF/35V
集成底座
8P
101
集成
MC34063A
AX16集成轉換器
1塊
集成底座
8P
102
撥碼開關
紅(5T) 藍(4T)
AX17單管放大電路
1塊
電阻
1K/0.25W×2
電位器
10KΩ(WH5)×2
插座
127-2T×4
127-3T
103
撥碼開關
紅(5T) 藍(4T)
AX18單管放大電路
1塊
電阻
1K/0.25W×2
電位器
10KΩ(WH5)×2
插座
127-2T×4
127-3T
104
光電開關
GP1A05HR×2
AX20電動機測速
1塊
磁性電機
385
固定支架
配套
105
鈕子開關
KNX1×2
AX21 0-1置數單刀雙擲開關
1塊
106
集成
CD4011
AX22單脈沖信號
1塊
CD1413
集成底座
14P
16P
電阻
100Ω/0.25W×4
51Ω/0.25W×4
復位開關
AN4×2
LED
紅×2 綠×2
107
電阻
100K/0.25W×10
AX23觸摸式編碼開關
1塊
鈕子開關
KNX1
輕觸開關
（6×6×4.3）×10
108
電阻
51K/0.25W×10
AX24
8421撥碼盤
1塊
夾板
KAS-3
8421撥碼開關
KAS-3×2
二極管
1N4148×8
109
集成
555
AX25
CP時鐘脈沖源
2塊
集成底座
8P
電位器
100k(WH5)×2
電阻
10k/0.25W×2
300Ω/0.25W
二極管
1N4007×2
電容
10μF/35V
0.1μF
0.01μF
鈕子開關
KNX1
LED
紅（5個大）
110
電阻
100Ω/0.25W×7
AX26發光二極管及驅動
1塊
集成
62083
集成底座
20P
LED
紅×8
111
集成
CD4511
AX27共陰數碼管
3塊
集成底座
16P
電阻
100Ω/0.25W×14
共陰數碼管
0.5寸×2
112
LED
紅×4 綠×4 黃×4
AX28交通燈電路
1塊
電阻
51Ω/0.25 W×6
集成
MC1413
集成底座
16P
113
指針微安表
100μA
1塊
序號
內 容
數量
1
溫控及簡易頻率測量電路套件
1套
2
汽車測速與倒車提示套件
1套
3
定額計數器電子套件
1套
4
電子稱套件
1套
5
綜合報警套件
1套
6
DDS波形發生器電路套件
1套
模塊名稱
數量
單位
尺寸
EDM001-MCS51主機
1
個
124*146*40
EDM101-聲光控制
1
個
58*58*40
EDM102-溫度傳感器LM35
1
個
58*58*40
EDM103-溫度傳感器18B20
1
個
58*58*40
EDM104-稱重傳感器
1
個
58*124*40
EDM105-空氣質量傳感器
1
個
58*58*40
EDM106-煙霧傳感器
1
個
58*58*40
EDM107-熱釋電紅外傳感器
1
個
58*58*40
EDM108-酒精傳感器
1
個
58*58*40
EDM109-PT100傳感器
1
個
58*58*40
EDM111-超聲波發射接收
1
個
58*124*40
EDM112-紅外反射
1
個
58*58*40
EDM201-觸摸按鍵
1
個
124*146*40
EDM202-音頻功放
1
個
58*124*40
EDM203-ICL7135
1
個
58*124*40
EDM204-反相器
2
個
58*124*40
EDM301-倒車音樂
1
個
58*58*40
EDM302-四種音樂
1
個
58*58*40
EDM303-三位計數器
2
個
58*124*40
EDM305-單穩態電路
2
個
58*58*40
EDM306-雙穩態電路
2
個
58*58*40
EDM307-脈沖及信號產生
1
個
58*124*40
EDM308-無線接收
1
個
58*124*40
EDM309-無線發射
1
個
58*124*40
EDM310-多段語音錄放
1
個
58*124*40
EDM311-紅外發射
1
個
58*124*40
EDM312-紅外接收
1
個
58*124*40
EDM313-AK040語音
1
個
58*58*40
EDM401-直流電機驅動
1
個
58*58*40
EDM402-直流繼電器
1
個
58*58*40
EDM403-8位獨立按鍵
1
個
58*124*40
EDM404-NPN三極管驅動
2
個
58*58*40
EDM405-PNP三極管驅動
2
個
58*58*40
EDM406-4x4鍵盤
1
個
58*124*40
EDM501-直流風機
1
個
58*58*40
EDM502-直流電機
1
個
58*58*40
EDM503-揚聲器
2
個
58*124*40
EDM504-蜂鳴器
1
個
58*58*40
EDM505-步進電機
1
個
58*58*40
EDM506-加熱模塊
1
個
124*146*40
EDM507-半導體制冷片
1
個
124*146*40
EDM601-64*32點陣
1
個
190*146*40
EDM602-交通燈顯示
1
個
124*146*40
EDM603-十進制計數器
2
個
58*124*40
EDM604-燈泡
2
個
58*58*40
EDM605-四位數碼管顯示
2
個
58*124*40
EDM606-12864點陣液晶
1
個
124*146*40
EDM607-綜合顯示
1
個
124*146*40
大小頭轉接線紅色
5
條
大小頭轉接線黑色
5
條
單片機連線60CM(紅色)
5
條
單片機連線60CM(紅色)
5
條
單片機連線40CM(黃色)
10
條
單片機連線40CM(綠芭)
10
條
單片機連線40CM(藍色)
10
條
單片機連線20CM(黃色)
10
條
單片機連線20CM(綠色)
10
條
單片機連線20CM(藍色)
10
條
8針排線(彩色)
10
條
雙頭3針排線37CM
2
個
3針
集成18B20
2
個
集成LM35
2
個
砝碼20g
5
個
RS-232串口線(直通)
1
個
多孔板
1
個
電源適配器12V/5A(DC-00819)
1
個
EDMISP軟件
1
個
PT100
1
個
本文鏈接：http://4vda.cnhttp://4vda.cn/tydgdz/940.html
文章來源：4vda.cn??? ?編輯：中人教儀廠??? ?時間：2019-06-12 14:19
地址：上海市松江區工業園區
滬ICP備15019043號
客服熱線：021-66581511 QQ：3523637530
郵箱：3523637530@qq.com
